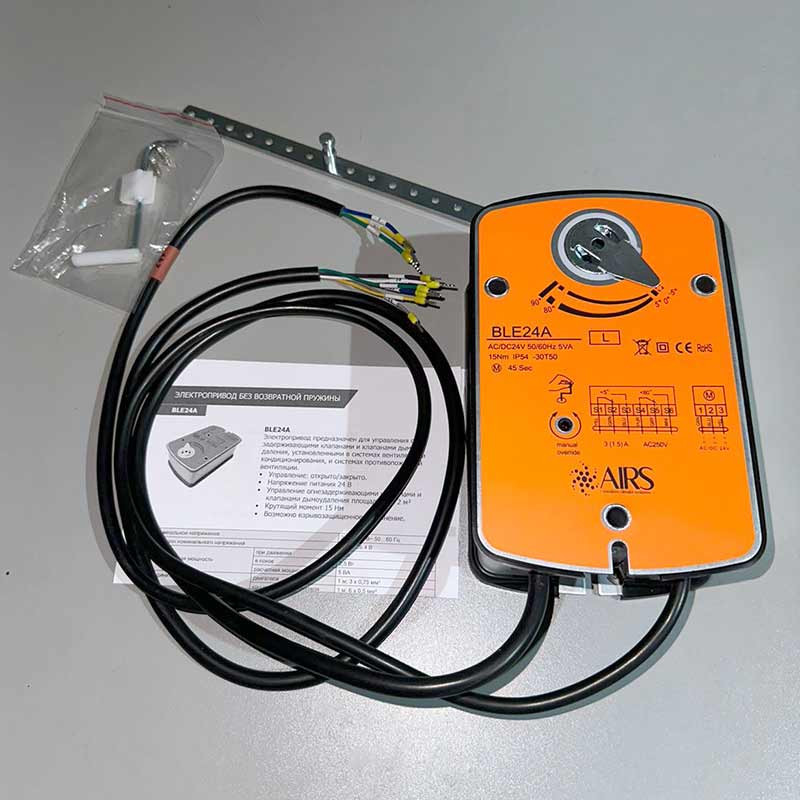

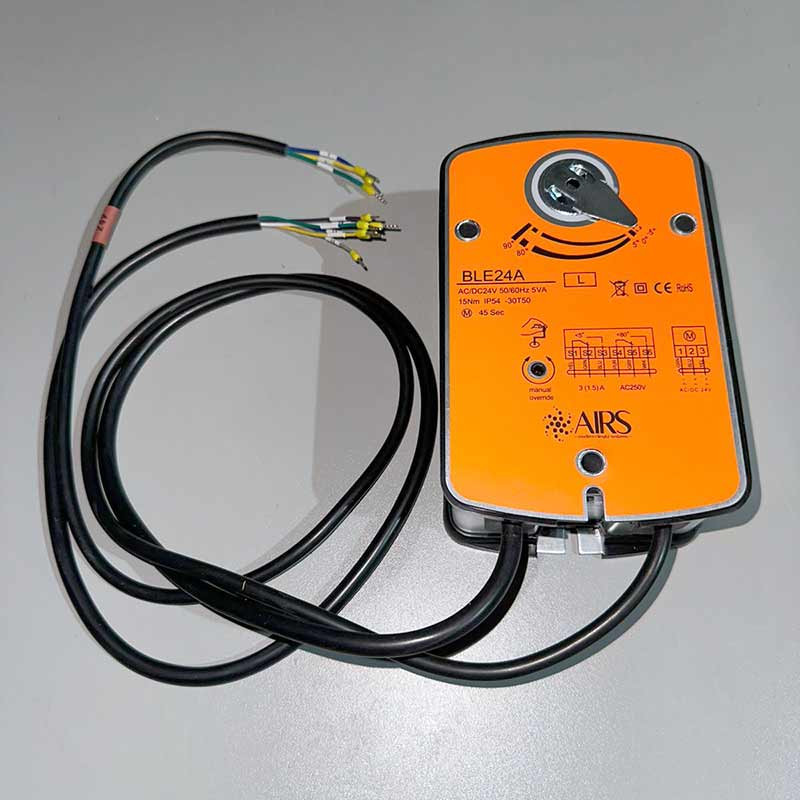

BLE24A электропривод без возвратной пружины
- Добавить в избранное
- Задать вопрос
Описание
Скачать описаниеBLE24A электропривод без возвратной пружины
Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах вентиляции и кондиционирования и системах противопожарной вентиляции.
- Управление: открыто/закрыто.
- Напряжение питания 24 В
- Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 2 м²
- Крутящий момент 15 Нм
- Возможно взрывозащищенное исполнение.
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 21.6…26.4 В | |
| Потребляемая мощность | при движении | 5 Вт |
| в покое | 2,5 Вт | |
| расчетная мощность | 5 ВА | |
| Соединительный кабель | двигателя | 1 м; 3 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² | |
| Вспомогательные переключатели | 3(1.5) А, АС 250 В | |
| Крутящий момент | Min 15 Нм при ном. напряжении | |
| Точки переключения | 5°…80° | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°…90° (-5°…90° механически) | |
| Время поворота двигателя | 40 сек. | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 50 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 1,5 кг | |
Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.
Характеристики
Особенности

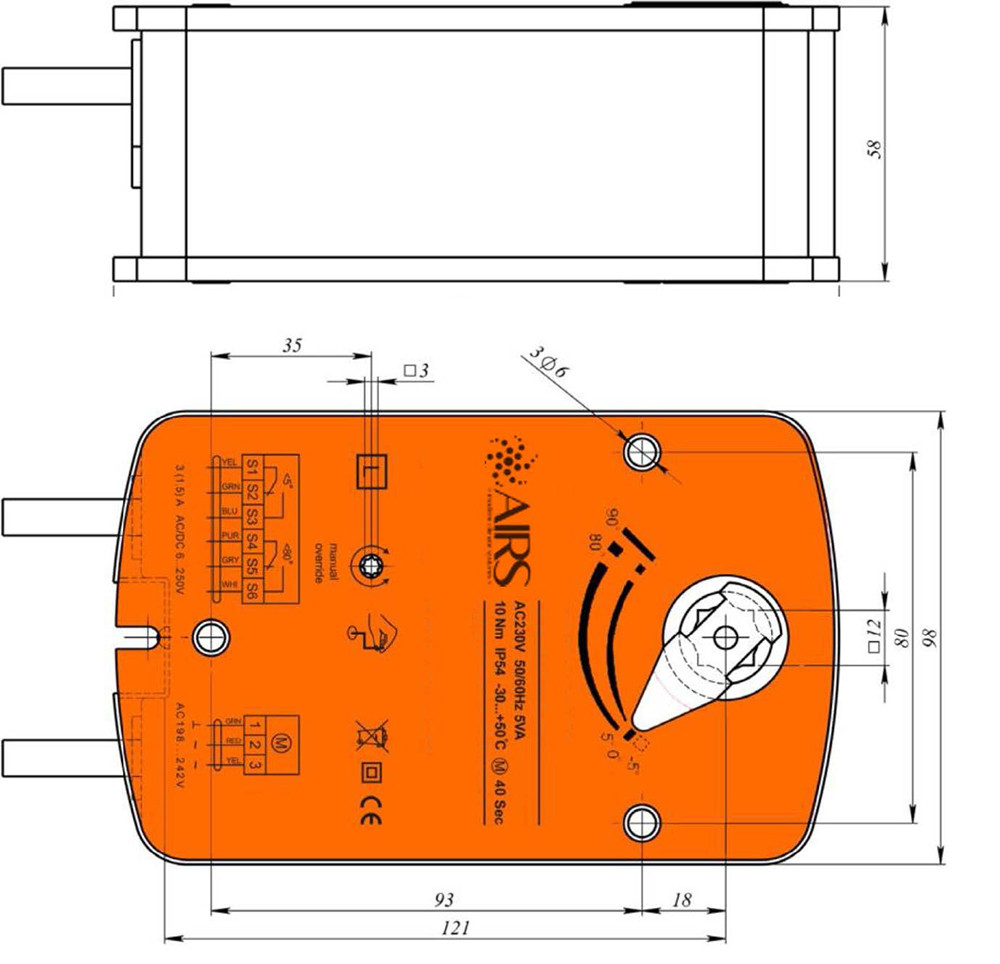

Чертеж
